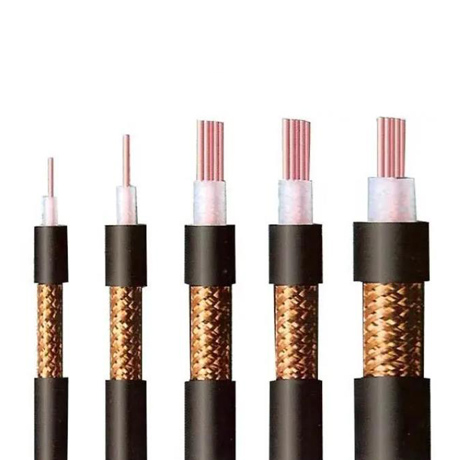

Als wichtigstes Übertragungsmedium für elektrische Schiffsantriebe und Geschwindigkeitsregelungssysteme mit variabler FrequenzMarine-Variablenfrequenzkabelverfügen über eine Reihe einzigartiger Eigenschaften, die sich von gewöhnlichen Schiffskabeln unterscheiden und sich vor allem in der hervorragenden elektrischen Leistung und Entstörungsfähigkeit sowie den hervorragenden mechanischen Eigenschaften und der Anpassungsfähigkeit an die Umgebung widerspiegeln.
Hochspannungsimpulstoleranz: Die vom Wechselrichter ausgegebene PWM-Welle (Pulsweitenmodulation) enthält Oberwellen mit steil ansteigenden Flanken höherer Ordnung, die extrem hohe Impulsspannungsspitzen (bis zum 2-3-fachen der Arbeitsspannung) und starke elektromagnetische Störungen erzeugen. Das Dämmmaterial und die konstruktive Gestaltung vonMarinekabel mit variabler FrequenzSie müssen der wiederholten Einwirkung solcher Hochfrequenz- und Hochspannungsimpulse über einen längeren Zeitraum standhalten, um eine beschleunigte Alterung oder gar einen Durchbruch der Isolierung zu verhindern.
Dreifache Abschirmstruktur: Dies ist das Kernmerkmal. Normalerweise wird eine dreifache Struktur aus „Phasenabschirmung + Gesamtabschirmung + Geflechtabschirmung aus verzinnten Kupferdrähten“ verwendet. Die Phasenabschirmung (normalerweise eine umhüllende/extrudierte halbleitende Schicht außerhalb jedes Phasenleiters) unterdrückt wirksam Interphaseninterferenzen. Die vollständige Abschirmung (Aluminium-Kunststoff-Verbundband oder andere Materialien) sorgt für eine umfassende elektromagnetische Abschirmung. Die äußere Schicht aus hochdeckender geflochtener Abschirmung aus verzinntem Kupferdraht verbessert die Widerstandsfähigkeit gegen externe elektromagnetische Störungen und elektrostatische Entladungen und minimiert die elektromagnetische Strahlung (EMI/RFI) und Signalstörungen durch hochfrequente Oberschwingungen bei umgebenden Geräten.
Geringe Übertragungsimpedanz und symmetrische Struktur: Es wird eine symmetrische Dreiphasen-Dreileiter- oder Dreiphasen-Vierleiter-Struktur (mit PE-Draht) verwendet, und die Leiterverdrillungssteigung ist optimiert, um das Gleichgewicht der verteilten Kapazität und Induktivität jeder Phase sicherzustellen, Dämpfung und Verzerrung während der Übertragung zu reduzieren und die Stabilität und Genauigkeit der Signalübertragung sicherzustellen.
Hohe Flexibilität und Biegefestigkeit: Der speziell entwickelte weiche Leiter (dünner Kupferdraht oder ultrafeiner verdrillter Kupferdraht) und das speziell formulierte elastische Isolations-/Mantelmaterial passen sich an den engen Raum und die Umgebung mit häufigen Vibrationen an Bord anMarine-VariablenfrequenzkabelHervorragende Flexibilität und wiederholte Biegeleistung, die leicht zu verlegen und zu reparieren ist.
Beständigkeit gegen Öl und chemische Lösungsmittel: Mantelmaterialien (z. B. speziell formuliertes PVC, halogenfreie, raucharme flammhemmende Polyolefine/TPE usw.) müssen der Erosion von Heizöl, Schmieröl, Kühlmittel und anderen Ölen und chemischen Lösungsmitteln widerstehen können, die üblicherweise in Schiffsumgebungen vorkommen.
Temperaturbeständigkeit, Flammhemmung und Brandschutz: Die Arbeitstemperatur ist hoch (z. B. 90 °C). Die Isolier- und Mantelmaterialien müssen den strengen maritimen Flammschutznormen (z. B. IEC 60332-3, gebündelter Verbrennungstest) entsprechen und gleichzeitig die Anforderungen an die Temperaturbeständigkeit erfüllen. Einige erfordern halogenfreie raucharme Eigenschaften (LSZH), die bei der Verbrennung weniger korrosive Gase und wenig Rauch freisetzen, um die Sicherheit des Personals bei der Flucht zu gewährleisten.
Zug- und Verschleißfestigkeit: Der verstärkte Mantel oder eingebaute Zugelemente (z. B. Aramidgarn) erhöhen die Zugfestigkeit und Verschleißfestigkeit des Kabels und passen sich den Installationsanforderungen wie Heben und Schleppen an.
Feuchtigkeits- und wasserdicht: Das strukturelle Design (z. B. Füllung, Verpackung usw.) und die Materialauswahl erfüllen die Beständigkeit gegenüber Feuchtigkeit und Salzsprühnebel, und einige erfordern wasserabweisende Längsstrukturen.
Strenge Zertifizierung und Zuverlässigkeitsgarantie:
Zertifizierung durch eine Klassifikationsgesellschaft: Es muss die Typgenehmigungsprüfung der wichtigsten globalen Klassifikationsgesellschaften (wie CCS, DNV-GL, LR, ABS, BV usw.) bestehen, um deren umfassende und strenge Anforderungen an Materialien, Strukturen, elektrische Eigenschaften, Flammschutz, Feuerbeständigkeit, Halogenfreiheit und geringe Rauchentwicklung zu erfüllen.
Hochwertige Materialien und Prozesse: Es verwendet hochwertige Leiter (normalerweise verzinnt, um Oxidation zu verhindern), spezielle Isolierungen mit stabiler Leistung (z. B. vernetztes Polyolefin XLPO) und Mantelmaterialien, die den Schiffsvorschriften entsprechen, und verfügt über hervorragende Herstellungsprozesse, um einen langfristig stabilen Betrieb unter komplexen und rauen Arbeitsbedingungen auf Schiffen zu gewährleisten.
Marine-Variablenfrequenzkabel bietet sichere, zuverlässige und effiziente Energieübertragungs- und Signalsteuerungslösungen für Schiffsfrequenzumwandlungssysteme durch seine sorgfältig entworfene elektrische Abschirmungsstruktur, hervorragende Material- und mechanische Eigenschaften sowie strenge Zertifizierungsstandards und gewährleistet so den sicheren und stabilen Betrieb elektrischer Schiffssysteme.
